本發明涉及3D打印系統技術領域，具體涉及一種3D打印服務系統。

　　背景技術：

　　3D打印機又稱三維打印機（3DP），是一種累積制造技術，即快速成形技術的一種機器，它是一種數字模型文件為基礎，運用特殊蠟材、粉末狀金屬或塑料等可粘合材料，通過打印一層層的粘合材料來制造三維的物體。現階段三維打印機被用來制造產品。逐層打印的方式來構造物體的技術。3D打印機的原理是把數據和原料放進3D打印機中，機器會按照程序把產品一層層造出來。

　　3D打印機的特點方便了個人以及企業打樣，使得原本復雜且昂貴的樣品打樣變得效果極高且價格便宜，可惜現有的3D打印機價格極高，普通企業和個人根本承受不起，這樣局限了3D打印機的普及。

　　又有人采用租用3D打印機的方式進行盈利，但是該方法與傳統的租賃服務毫無差別，僅僅是商業方法，雖然對于3D打印機的普及有一定作用，但是該方法沒辦法有效區分3D打印機的最有效率選擇，而且也無法為需求用戶提供一個相對自由高效的交流打印平臺。

　　技術實現要素：

　　本發明的目的是提供一種3D打印服務系統，本發明可以讓擁有建模能力卻苦于沒有3D打印機的用戶方便打印樣品，本發明可以活躍民間DIY制作的氣氛以及減少企業打樣的成本，提高企業打樣的效率。

　　本發明提供一種3D打印服務系統，包括匹配調度平臺、站點3D打印機、用戶終端；

　　所述用戶終端至少用于將用戶所需打印的建模文件或切片文件傳送至所述匹配調度平臺以及選擇所需要的所述站點3D打印機；

　　所述的站點3D打印機用于為用戶提供打印輸出；

　　所述的匹配調度平臺用于將與用戶的建模文件所對應的切片文件發送至最優選的所述站點3D打印機進行打印；

　　最優選的所述站點3D打印機按照空閑優選規則或距離優選規則進行篩選得到。

　　作為本發明的優選，所述的站點3D打印機通過網絡連接裝置將其識別碼和/或當前任務狀態和/或地理信息傳送至所述匹配調度平臺，所匹配調度平臺將所述識別碼與所述當前任務狀態關聯形成打印站點列表。

　　作為本發明的優選，至少兩臺所述站點3D打印機共同構成打印機租用網絡，所述匹配調度平臺向所述打印機租用網絡發送廣播，收到所述廣播的，且設置為對外開放的所述站點3D打印機向所述匹配調度平臺發送攜帶有所述識別碼以及所述任務狀態的報文以完成通訊連接。

　　作為本發明的優選，所述的空閑優選規則為先選擇任務總時間最短的至少兩臺所述站點3D打印機組成空閑最優先組，而后根據所述空閑最優先組內每臺所述站點3D打印機的地理信息將所述空閑最優先組內所有所述站點3D打印機以距離所述用戶終端距離由近到遠的次序進行排列由用戶選擇。

　　作為本發明的優選，所述的距離優選規則為通過讀取擁有打印需求的所述用戶終端的地理信息與所有所述站點3D打印機的地理信息進行比對，從而確地包括由至少兩臺所述站點3D打印機組成的距離最優選擇組，而后計算出所述距離最優選擇組內每臺所述站點3D打印機的當前任務所需的執行時間、每臺所述站點3D打印機以20km/h~30km/h的速度計算其與擁有打印需求的所述用戶終端的到達時間，再選擇出所述執行時間小于所述到達時間的所述站點3D打印機由用戶選擇。

　　作為本發明的優選，最優選的所述站點3D打印機還可以由用戶在所述打印站點列表直接指定。

　　作為本發明的優選，所述的匹配調度平臺至少包括站點信息讀取模塊、終端信息讀取模塊、數據包接收模塊、執行文件形成模塊、下傳模塊、規則篩選模塊；所述的站點信息讀取模塊、所述的下傳模塊與所述站點3D打印機連接；所述的終端信息讀取模塊、所述的數據包接收模塊、所述的規則篩選模塊與所述用戶終端連接，所述的執行文件形成模塊與所述的數據包接收模塊、所述的下傳模塊連接。

　　作為本發明的優選，所述的用戶終端至少包括建模模塊、切片模塊、地理定位模塊、身份確認模塊、商品選擇模塊。

　　作為本發明的優選，所述的匹配調度平臺還包括支付模塊，支付模塊與第三方支付平臺或者所述匹配調度平臺的運營者的資金賬戶連接。

　　作為本發明的優選，所述的匹配調度平臺還包括用于為用戶上傳切片文件以及與切片文件關聯的預覽圖片以提供用戶交流可能性的展示下載平臺。

　　綜上所述，本發明具有如下有益效果：

　　1、本發明可以使擁有建模能力卻沒有3D打印機的用戶也能方便的打印樣品；

　　2、本發明可以最有效率的幫用戶選擇出站點3D打印機，減少用戶等待的可能性以及具體等待的時間；

　　3、本發明可以方便用戶將自己的建模進行上傳交流；

　　4、本發明只上傳切片文件用于交流不上傳建模文件以保護了用戶的原始建模不外泄露，增加了用戶設計的著作權保護能力。

　　附圖說明

　　圖1是本發明實施例的系統拓?fù)涫疽鈭D；

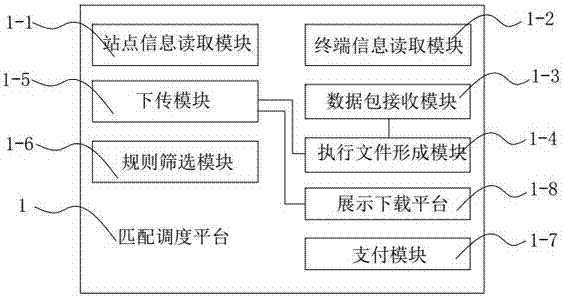

　　圖2是本發明實施例的匹配調度平臺的系統框圖；

　　圖3是本發明實施例的用戶終端的系統框圖；

　　圖4本發明實施例的匹配調度平臺與站點3D打印機與用戶終端的各模塊連接示意圖；

　　圖中：

　　1、匹配調度平臺，2、站點3D打印機，3、用戶終端，4、網絡連接裝置，1-1、站點信息讀取模塊，1-2、終端信息讀取模塊，1-3、數據包接收模塊，1-4、執行文件形成模塊，1-5、下傳模塊，1-6、規則篩選模塊，3-1、建模模塊，3-2、切片模塊，3-3、地理定位模塊，3-4、身份確認模塊，3-5、商品選擇模塊，1-7、支付模塊，1-8、展示下載平臺。

　　具體實施方式

　　以下結合附圖對本發明作進一步詳細說明。

　　如圖1、圖4所示，本發明實施例包括匹配調度平臺1、站點3D打印機2、用戶終端3，其中匹配調度平臺1采用云端服務器實施，用戶終端3根據實際運行需求對終端軟件進行配置，并且根據終端軟件的硬件配置需求分為手機或平板電腦的隨時設備的隨身簡易功能終端方案、個人PC的高配置全功能終端方案以及個人PC結合手機、平板電腦的雙終端配合方案，站點3D打印機2則采用帶有網絡接口的3D打印機即可，根據實際運用環境，站點3D打印機2可以加裝電子鎖，電子鎖通過確認用戶終端3的身份碼開啟，這樣保證了用戶打印樣品不被他人錯拿走；

　　用戶終端3至少用于將用戶所需打印的建模文件或切片文件傳送至匹配調度平臺1以及選擇所需要的站點3D打印機2；

　　站點3D打印機2用于為用戶提供打印輸出，即是用于完成用戶樣品或模型的最終打印工作；

　　匹配調度平臺1用于將與用戶的建模文件所對應的切片文件發送至最優選的站點3D打印機2進行打印；

　　最優選的站點3D打印機2按照以任務最少的站點3D打印機2優先選擇的空閑優選規則或以距離最近的站點3D打印機2優先選擇的距離優選規則進行篩選得到。本實施例的技術方案的整體思路實現一個通過匹配調度平臺1將用戶需要打印的3D模型的打印文件發送到最符合用戶需求的3D打印機上進行打印的3D打印機網絡租賃系統。本技術方案為那些有模型制作需求或獨立建模能力的，但是出于各種原因沒有配置專屬的3D打印機的企業或個人提供了便捷的樣品打印服務。

　　站點3D打印機2通過網絡連接裝置4將其識別碼和/或當前任務狀態和/或地理信息傳送至匹配調度平臺1，所匹配調度平臺1將識別碼與當前任務狀態關聯形成打印站點列表。其中，網絡連接裝置4為路由器，識別碼用于標識出站點3D打印機2的設備身份，可以采用其物理地址碼或者產品的標識碼等唯一代碼，地理信息既是表明打印機所在地信息，該信息可以通過GPS信息確定，也可以將識別碼與固定的地理位置綁定而確地，而任務狀態包括打印待機中、排隊任務總執行時間超過等待時間最大容忍限、排隊任務總執行時間于等待時間最大容忍限之內，其中等待時間最大容忍限由匹配調度平臺1或用戶終端3進行設置。至少兩臺站點3D打印機2共同構成打印機租用網絡，匹配調度平臺1向打印機租用網絡發送廣播，收到廣播的，且設置為對外開放的站點3D打印機2向匹配調度平臺1發送攜帶有識別碼以及任務狀態的報文以完成通訊連接。，構成打印機租用網絡的站點3D打印機2可以是無視其是否對外開放，但是站點3D打印機2可以通過設置權限的方式將其設置為不對外開放或者不對特定群體開放的形式拒絕至少具備一個特定的篩選特征的匹配調度平臺1的廣播以拒絕與其建立通訊連接。最優選的站點3D打印機2還可以由用戶在打印站點列表直接指定，由于用戶存在需要自己特別指定站點的情況存在，用戶還可以自己單獨指定的系統設定是十分必要的。

　　本發明實施例中提及的空閑優選規則可以進一步優化為先選擇任務總時間最短的至少兩臺站點3D打印機2組成空閑最優先組，而后根據空閑最優先組內每臺站點3D打印機2的地理信息將空閑最優先組內所有站點3D打印機2以距離用戶終端3距離由近到遠的次序進行排列由用戶選擇。

　　本發明實施例中提及的距離優選規則可以進一步優化為通過讀取擁有打印需求的用戶終端3的地理信息與所有站點3D打印機2的地理信息進行比對，從而確地包括由至少兩臺站點3D打印機2組成的距離最優選擇組，而后計算出距離最優選擇組內每臺站點3D打印機2的當前任務所需的執行時間、每臺站點3D打印機2以20km/h~30km/h的速度計算其與擁有打印需求的用戶終端3的到達時間，既是距離差除以20km/h~30km/h所得到的時間，再選擇出執行時間小于到達時間的站點3D打印機2由用戶選擇。

　　如圖2、圖3、圖4所示，本發明實施例的匹配調度平臺1至少包括用于讀取站點3D打印機2的識別碼和/或當前任務狀態和/或地理信息的站點信息讀取模塊1-1、用于讀取用戶終端3的身份碼和或地理信息的終端信息讀取模塊1-2、用于從用戶終端3上獲取建模文件和/或切片文件的數據包接收模塊1-3、用于將接收到的建模文件進行切片的執行文件形成模塊1-4、用于將切片文件下傳至站點3D打印機2的下傳模塊1-5、用于幫助用戶完成最最優選的站點3D打印機2選擇的規則篩選模塊1-6；站點信息讀取模塊1-1、下傳模塊1-5與站點3D打印機2連接；終端信息讀取模塊1-2、數據包接收模塊1-3、規則篩選模塊1-6與用戶終端3連接，執行文件形成模塊1-4與數據包接收模塊1-3、下傳模塊1-5連接。各個模塊涉及通訊功能的均是具有獨立通訊通道的數據通訊模塊專用化所得，執行文件形成模塊1-4直接集成現有的3D打印機的建模切片軟件即可。用戶終端3至少包括用于建模的建模模塊3-1、用于將建模文件進行切片的切片模塊3-2、用于獲取本機所在地的地理信息的地理定位模塊3-3、用于確認本機的身份碼的身份確認模塊3-4、用于選擇成品切片文件的商品選擇模塊3-5，其中商品選擇模塊3-5主要就是用于用戶選擇匹配調度平臺1已經集成的切片文件或其他用戶上傳的已經完成的切片文件，這個模塊的設置增加了3D打印的交流性。匹配調度平臺1還包括支付模塊1-7，支付模塊1-7與第三方支付平臺或者匹配調度平臺1的運營者的資金賬戶連接，支付模塊1-7與用戶終端3連接。匹配調度平臺1還包括用于為用戶或商家或平臺運營者上傳切片文件以及與切片文件關聯的預覽圖片以提供用戶交流可能性的展示下載平臺1-8，展示下載平臺1-8與支付模塊1-7連接，支付模塊1-7與還與上傳切片的用戶的資金賬戶連接，展示下載平臺1-8與用戶終端3連接。

　　本具體實施例僅僅是對本發明的解釋，其并不是對本發明的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本發明的權利要求范圍內都受到專利法的保護。

　　技術特征：

　　1.一種3D打印服務系統，其特征在于:包括匹配調度平臺（1）、站點3D打印機（2）、用戶終端（3）；

　　所述用戶終端（3）至少用于將用戶所需打印的建模文件或切片文件傳送至所述匹配調度平臺（1）以及選擇所需要的所述站點3D打印機（2）；

　　所述的站點3D打印機（2）用于為用戶提供打印輸出；

　　所述的匹配調度平臺（1）用于將與用戶的建模文件所對應的切片文件發送至最優選的所述站點3D打印機（2）進行打印；

　　最優選的所述站點3D打印機（2）按照空閑優選規則或距離優選規則進行篩選得到。

　　2.根據權利要求1所述的一種3D打印服務系統，其特征在于：所述的站點3D打印機（2）通過網絡連接裝置（4）將其識別碼和/或當前任務狀態和/或地理信息傳送至所述匹配調度平臺（1），所匹配調度平臺（1）將所述識別碼與所述當前任務狀態關聯形成打印站點列表。

　　3.根據權利要求1或2所述的一種3D打印服務系統，其特征在于：至少兩臺所述站點3D打印機（2）共同構成打印機租用網絡，所述匹配調度平臺（1）向所述打印機租用網絡發送廣播，收到所述廣播的，且設置為對外開放的所述站點3D打印機（2）向所述匹配調度平臺（1）發送攜帶有所述識別碼以及所述任務狀態的報文以完成通訊連接。

　　4.根據權利要求1所述的一種3D打印服務系統，其特征在于：所述的空閑優選規則為先選擇任務總時間最短的至少兩臺所述站點3D打印機（2）組成空閑最優先組，而后根據所述空閑最優先組內每臺所述站點3D打印機（2）的地理信息將所述空閑最優先組內所有所述站點3D打印機（2）以距離所述用戶終端（3）距離由近到遠的次序進行排列由用戶選擇。

　　5.根據權利要求1所述的一種3D打印服務系統，其特征在于：所述的距離優選規則為通過讀取擁有打印需求的所述用戶終端（3）的地理信息與所有所述站點3D打印機（2）的地理信息進行比對，從而確地包括由至少兩臺所述站點3D打印機（2）組成的距離最優選擇組，而后計算出所述距離最優選擇組內每臺所述站點3D打印機（2）的當前任務所需的執行時間、每臺所述站點3D打印機（2）以20km/h~30km/h的速度計算其與擁有打印需求的所述用戶終端（3）的到達時間，再選擇出所述執行時間小于所述到達時間的所述站點3D打印機（2）由用戶選擇。

　　6.根據權利要求2所述的一種3D打印服務系統，其特征在于：最優選的所述站點3D打印機（2）還可以由用戶在所述打印站點列表直接指定。

　　7.根據權利要求1所述的一種3D打印服務系統，其特征在于：所述的匹配調度平臺（1）至少包括站點信息讀取模塊（1-1）、終端信息讀取模塊（1-2）、數據包接收模塊（1-3）、執行文件形成模塊（1-4）、下傳模塊（1-5）、規則篩選模塊（1-6）；所述的站點信息讀取模塊（1-1）、所述的下傳模塊（1-5）與所述站點3D打印機（2）連接；所述的終端信息讀取模塊（1-2）、所述的數據包接收模塊（1-3）、所述的規則篩選模塊（1-6）與所述用戶終端（3）連接，所述的執行文件形成模塊（1-4）與所述的數據包接收模塊（1-3）、所述的下傳模塊（1-5）連接。

　　8.根據權利要求1所述的一種3D打印服務系統，其特征在于：所述的用戶終端（3）至少包括建模模塊（3-1）、切片模塊（3-2）、地理定位模塊（3-3）、身份確認模塊（3-4）、商品選擇模塊（3-5）。

　　9.根據權利要求7所述的一種3D打印服務系統，其特征在于：所述的匹配調度平臺（1）還包括支付模塊（1-7），支付模塊（1-7）與第三方支付平臺或者所述匹配調度平臺（1）的運營者的資金賬戶連接。

　　10.根據權利要求7或9所述的一種3D打印服務系統，其特征在于：所述的匹配調度平臺（1）還包括用于為用戶上傳切片文件以及與切片文件關聯的預覽圖片以提供用戶交流可能性的展示下載平臺（1-8）。

　　技術總結

　　一種3D打印服務系統，包括匹配調度平臺、站點3D打印機、用戶終端；所述用戶終端至少用于將用戶所需打印的建模文件或切片文件傳送至所述匹配調度平臺以及選擇所需要的所述站點3D打印機；所述的站點3D打印機用于為用戶提供打印輸出；所述的匹配調度平臺用于將與用戶的建模文件所對應的切片文件發送至最優選的所述站點3D打印機進行打印；最優選的所述站點3D打印機按照空閑優選規則或距離優選規則進行篩選得到。本發明可以讓擁有建模能力卻苦于沒有3D打印機的用戶方便打印樣品，本發明可以活躍民間DIY制作的氣氛以及減少企業打樣的成本，提高企業打樣的效率。
